Il telaio dello schermo è uno dei materiali importanti per la realizzazione di lastre per serigrafia. L'idoneità o meno del telaio dello schermo ha un impatto diretto sulla qualità della produzione delle lastre e sulla qualità di stampa.
Per garantire i requisiti di produzione delle lastre, qualità di stampa e altri aspetti, il telaio dello schermo può essere selezionato in base alle seguenti condizioni.
1. Forte resistenza alla tensione. Il materiale utilizzato come telaio dello schermo dovrebbe avere una resistenza sufficiente per resistere alla tensione dello schermo, poiché quando lo schermo viene allungato, lo schermo eserciterà una certa forza di trazione sul telaio dello schermo, che richiede che il telaio dello schermo abbia resistenza alla trazione. Se la forza non è sufficiente, il telaio si piegherà. Se lo pieghi, si deformerà e non sarai in grado di stampare buone stampe.
Di solito, la superficie del telaio dello schermo deve essere piatta, i quattro angoli sono stabili e i bracci del telaio (strisce) sono dritti. Tuttavia, a causa della tensione della rete metallica e del collegamento asimmetrico della rete metallica al telaio, esistono tre tipi di momenti (Fig. 2-31), vale a dire il momento flettente B, il momento angolare C e la coppia T . Tra questi, il momento flettente fa piegare la barra del telaio verso il centro della piastra; la distanza angolare fa avvicinare gli angoli opposti e gli angoli del telaio si deformano; la coppia fa ruotare la barra del telaio attorno al centro della sua superficie di paura, cercando di staccarsi dalla rete metallica. Questi momenti portano alla deformazione del telaio dello schermo e l'entità della deformazione dipende dalla qualità del materiale e dalla resistenza della struttura.
2. Dovrebbe essere precompresso. Dopo che la rete è stata allungata, la deformazione da flessione del telaio della rete influenzerà la stabilità della tensione della rete. Per ridurre questo effetto, il telaio della rete può essere precompresso. Esistono due metodi di lavorazione: uno è quello di dare al telaio dello schermo una forma convessa come mostrato a sinistra nella Figura 2-32 secondo il principio di resistenza della struttura ad arco, la deflessione è di circa 4 mm/m e ciascun angolo interno è leggermente maggiore di 90°; Il telaio metallico realizzato viene allungato in questa forma con strumenti speciali e questo trattamento di pre-deformazione può resistere all'influenza della tensione della rete metallica. Un altro metodo consiste nell'eseguire il pretrattamento mentre si esegue la rete di trazione pneumatica, ovvero l'estremità anteriore del dispositivo di trazione della rete viene premuta saldamente contro l'esterno del telaio e i telai multipli vengono piegati dalla forza superiore (a destra nella Figura 2-32). Quando la rete è installata, anche se la superficie di forza del telaio dello schermo si sposta dall'esterno verso l'alto, la direzione e le dimensioni della forza sono sostanzialmente le stesse, quindi non verranno aggiunte ulteriori flessioni. Grazie a questi vantaggi, la barella pneumatica è diventata la barella più popolare in patria e all'estero.
3. Robusto e durevole. Il telaio dello schermo viene spesso a contatto con acqua e solventi durante l'uso ed è influenzato dalle variazioni di temperatura. Quando viene colpito da questi solidi esterni, il telaio dello schermo deve essere robusto e durevole e non si verifica alcun fenomeno obliquo, in modo da garantire l'uso ripetuto del telaio dello schermo per ridurre gli sprechi e ridurre i costi.
4. Facile da usare. A condizione di garantirne la resistenza, il telaio dello schermo deve essere selezionato il più leggero possibile, facile da usare e da usare.
5. Buona adesione. La superficie di incollaggio tra il telaio dello schermo e lo schermo deve avere una certa ruvidità per rafforzare l'adesione tra lo schermo e il telaio dello schermo.
6. La taglia è giusta. Cornici dello schermo con specifiche diverse dovrebbero essere configurate in produzione e la cornice dello schermo appropriata dovrebbe essere determinata in base alle dimensioni del formato di stampa, il che può ridurre gli sprechi e facilitare il funzionamento.
La dimensione interna della cornice dello schermo dovrebbe essere maggiore della parte grafica della lastra di stampa, in modo che non solo sia più facile stampare, ma anche la dimensione del materiale stampato sia precisa e anche la precisione della quantità di penetrazione dell'inchiostro sarà migliorata. Ad esempio, quando la dimensione del modello della lastra di stampa è a×b e la dimensione interna del telaio è 2a×2b, è possibile ottenere una stampa sufficiente.
La selezione della dimensione della cornice dello schermo si basa principalmente sull'area di stampa. Allo stesso tempo, i fattori da considerare sono: le esigenze delle parti iniziale e finale della racla e del piatto di ritorno inchiostro durante la stampa; la necessità di conservare l'inchiostro sulla lastra; per garantire che la tensione dello schermo della parte di pellicola della lastra di stampa sia uniforme. Necessario; la necessità che la lastra serigrafica ritorni indietro durante la corsa di stampa della racla.

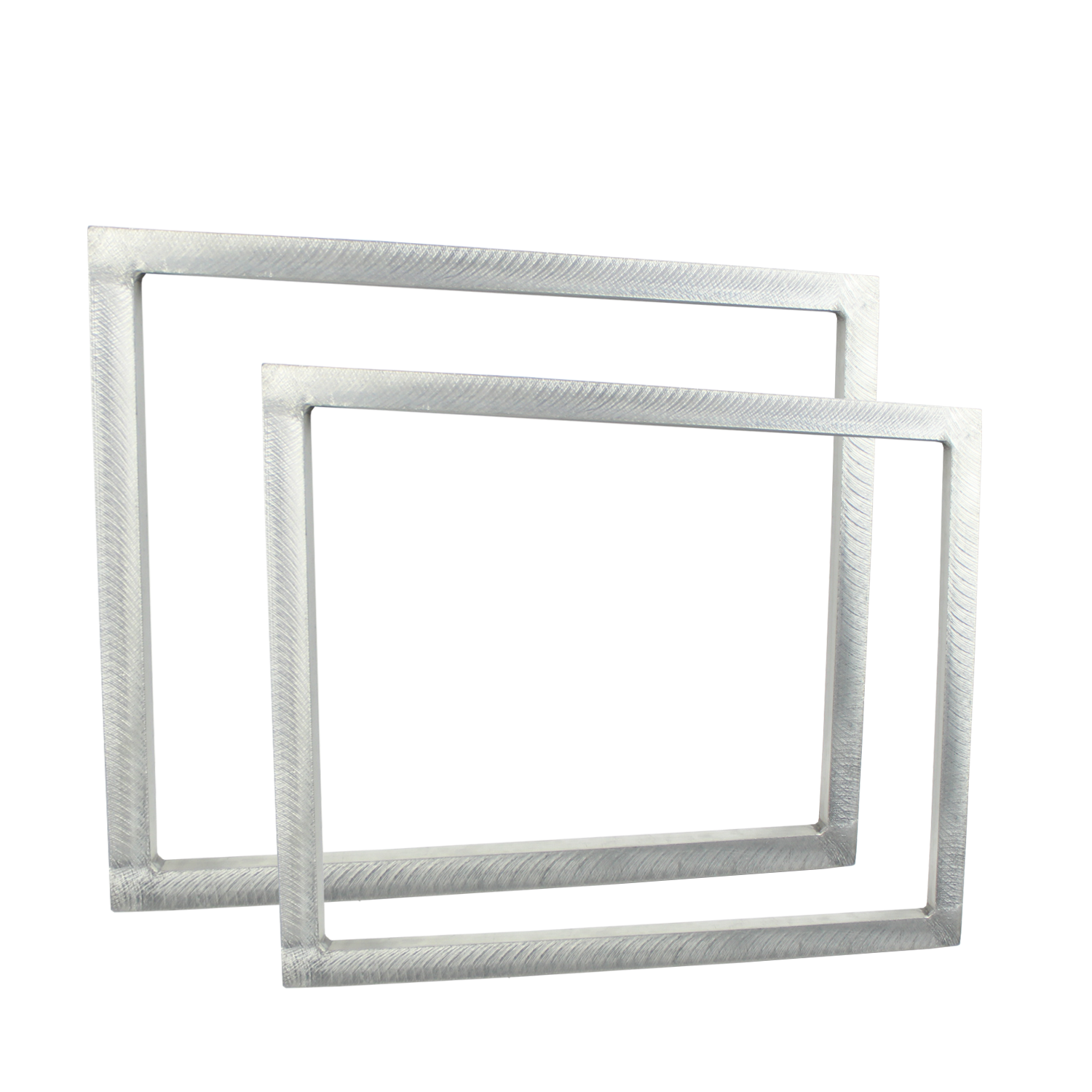

Di solito, la cornice dello schermo utilizzata nella stampa ha principalmente una superficie di 1 m2 e la cornice dello schermo più grande di 1 m2 è chiamata cornice dello schermo grande. Il telaio del grande schermo è generalmente in legno, ma la tensione che sopporta spesso non è ideale ed è facile da assorbire acqua e deformarsi, quindi ha iniziato a essere sostituito dalla lega di alluminio. Per risolvere il problema della resistenza insufficiente dei telai degli schermi di grandi dimensioni costituiti da profili con aree di sezione trasversale più piccole, sono comparsi sul mercato profili rinforzati in lega di alluminio, le cui forme di sezione trasversale sono mostrate nella Figura 2-30. Questo profilo viene utilizzato per realizzare cornici per schermi di grandi dimensioni con i vantaggi di leggerezza, elevata resistenza e nessuna deformazione.
